潔凈室風口和回風口怎么布置？-清陽工程

2024-08-06 15:28 昆山清陽凈化系統工程有限公司

潔凈室風口和回風口的設置要遵循一定的規范和要求，現如今，常見的布置方式有兩種，即上送側回和上送下回。





一、通用布局原則和氣流組織方面



1. 潔凈室相關設計施工規范（如《潔凈室施工及驗收規范》GB50591 - 2010 ）雖未明確只針對上送上回的細致條文，但強調氣流組織設計的合理性等原則。

2. 對于潔凈度要求高的非單向流潔凈室或長寬比比較大的潔凈室，盡量采用小風量多送風口數量的送風形式；而回風口也應采用小風量多回風口數量的方案。

3. 布置回風口的總原則是：適應送風口，與送風口配合，使潔凈氣流充分地擴散，充分地稀釋室內氣流，并均勻地流出室內。



二、送風口布置要點



1. 位置：通常布置在頂部，但要避開工藝設備正上方（尤其是有發塵、發熱等情況的設備）等可能擾亂氣流的位置；在生物安全柜操作面或其他有氣溶膠操作地點的上方附近不得設送風口。

2. 間距和數量：根據潔凈室面積、形狀、潔凈度級別要求等綜合確定，以保證送風均勻性和氣流組織的有效性。

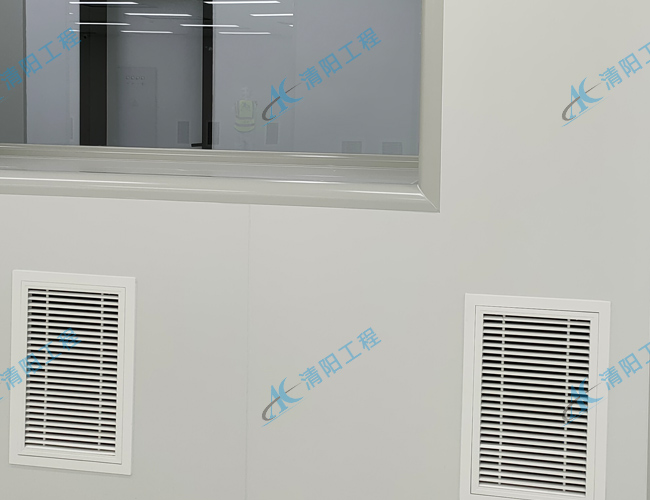

三、回風口布置要點



1. 潔凈度等級為1000級的潔凈室，宜采用雙側下回風的形式。對低于1000級潔凈度的潔凈室，當潔凈室寬度不大于3m時，可采用單側下回風；當大于3m時，宜采用雙側下回風；當潔凈室寬度較大時，若雙側下回風不能滿足氣流組織要求時，應在潔凈室1/2寬度處增設回風口（采用回風柱等形式），以減少渦流區。

2. 位置：

- 回風口應設在室內被污染風險相對較高的區域 。

- 回風口位置宜避開凈化工作臺 。

- 易產生污染的工藝設備附近應設回風口（或排風口）。

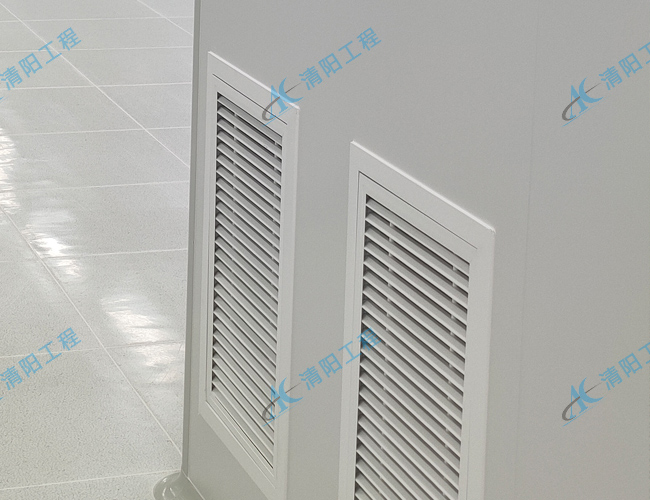

3. 高度：

- 潔凈室回風口下邊沿離地面不宜低于0.1m ，且不應高于0.15m；上邊沿高度不宜超過地面之上0.6m 。

4. 回風風速：通常有一定的范圍要求保證回風效果和氣流穩定性，一般回風口回風速度2 - 3m/s。



四、其他相關規范交叉要求



從建筑結構角度等方面：



1. 新風口設置：新風口應采取有效的防雨措施；應安裝防鼠、防昆蟲、阻擋絨毛等的保護網，且易于拆裝；應高于室外地面2.5m以上，同時應盡可能遠離污染源。

2. 回風口設計應滿足與周邊建筑結構等密封配合等要求，防止漏風等影響氣流組織和潔凈度。



在一些特殊行業的潔凈室設計標準（如醫藥工業潔凈廠房設計標準 GB50457 - 2019 等 ）中也會(huì )對潔凈室的風口布置原則等在上述基礎上結合行業特性進行進一步規范和細化要求。
